Primer Prototipo


Click en imagenes para ampliar
Empezando en construcción.

Pilas de sal, totalmente ecológicas y recargables simplemente mediante agua salada.

http://pilasdesal.blogspot.com/

Lo que presentamos aquí es un trabajo sobre como fabricar pilas de sal a bajo coste utilizando simplemente, aluminio, cobre y papel de pañuelos clinet.

Todos los creativos tienen la mente abierta y buscaran formas diferente de fabricarlas aquí solamente se presentan un par de ellas, cada cual que las estudie y según su capacidad inherente de creatividad que, use lo que mas le convenga o tenga a mano.

Por lo pronto aquí abajo detallaremos algunos materiales o elementos necesarios fácilmente encontrables o rescatables.

Bases de principio.

Aluminio: este puede ser de puertas, ventanas, aluminio puro adhesivo el cual se usa para reparar tubos de salida de gases chimenea de calentadores o calderas, remaches de aluminio de los largos, tubos de aluminio de cualquier sección, y un sinfín de cualquier forma que encontréis de aluminio y se pueda usar según la disposición que elijáis.

Cobre: la mejor opción para los sistemas presentados en este blog es el cobre de cable o hilo, este no debe estas estañado o cincado sino tener el color peculiar del cobre, podréis usar tanto cable o hilo pelado de su funda o sobrantes que tengáis y no podrais pelar previamente habiéndole quemado la funda para recuperar el mismo, pudiendo ser este también de bobinados de cobre (transformadores, motores viejos, etc.).

Papel: preferiblemente de pañuelos de papel clines u otra marca, lo importante es la densidad de este ya que no se suele desarmar con la humedad como sucede con el papel higiénico, hay también opción de usar un tipo de esponja de baño que esta fabricada en buena parte de celuloide, son aquellas con una textura acartonada cuando se secan y que no se queman fácilmente humedecidas cuando se limpia sobre ellas la punta de un soldador de estaño, no hacen falta que sean nuevas, simplemente esperar a que se os pongan con algo de moho las que uséis en el baño y en ved de tirarlas aprovecharlas, estas son las mas apropiadas para los materiales rígidos como platinas de cobre o recorte de puertas de aluminio.

Tendréis que calcular aproximadamente el grueso de separación de papel o esponja entre los electrodos, ya que depende de este tanto la intensidad como la tolerancia de voltaje que, esta también va en relación agua sal, ”todo va relacionado”.

No uséis metal en vez de cobre ya que bajara la tensión VOLTAJE a la mitad.

Si no hay otra opción y no podéis haceros de cobre, tendréis que duplicar la cantidad de celdas para conseguir el mismo voltaje o aproximado, tenedlo en cuenta.

Cubierta exterior: podréis usar tanto botes como manguera, macarrón tipo nivel, o de líquidos o cualquier recipiente que se os ocurra y valga, lo que si debéis tener en cuenta es que cada celda de electrodos debe ir en su recipiente, no se pueden poner todas las celdas en el mismo ya que, entonces no funcionarían y se cortocircuitaria todo el sistema, probarlo si queréis, así se aprende. Para los que entendáis como funciona una batería de coche de plomo y acido con sus vasos es fácilmente entender esto, para los demás la practica y el discernimiento hacen al maestro, como a todos.


Agua y sal: se ha probado tanto con agua destilada como con la del grifo y hay muy poca diferencia de una a otra, referente a la sal si te pasas en ella no funciona igual parecerá que tienes mas tensión en algunos casos pero, se te corroerá mucho mas rápido sobretodo el cobre y lo que hay que encontrar es un punto de PH estable aproximado, para que el sistema te dure lo mas posible y puedas recargarlo tantas ves quieras, pensad en una maceta jarta de agua y abono que le pasaría.

Yo en concreto lo que suelo hacer es esto: cojo un baso, lo lleno de agua tres o cuatro dedos, le tiro dos cucharaditas de sal y las remuevo con una pajita de plástico, una vez que se a disuelto lo bastante, pego la punta de debajo de la pajita en el fondo del baso y tapo con el dedo índice la parte superior, la extraigo del baso y la aproximo a la parte de arriba del electrodo- zona papel, levanto el dedo de la parte de arriba de la pajita y la vacío, no importa que se derrame, el papel por capilaridad la ira absorbiendo, cuando notéis en la parte de debajo de la celda que el papel se ha humedecido ya tenéis la celda en principio de funcionamiento, si queréis seguir cargando con el mismo sistema proferís incluso inundar la parte inferir del recipiente si este se ve, pero no inundéis la celda, es una forma de tener el deposito de carga ahí y recargarla dándole la vuelta un momento.

La pajita es una buena opción cuando no se tiene jeringuilla, cada cual que use lo que crea conveniente según su criterio, lo aquí expuesto son solamente ideas.

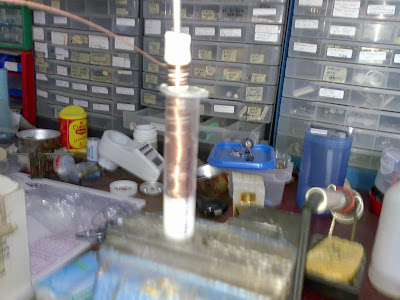

(veréis en las fotos que al principio las celdas se cargaban sumergiéndolas en el vaso de una jeringuilla con agua y sal en el fondo y después girar la celda para que se disuelva la sal en el agua y empape el papel, estas fueron las dos primeras después se siguió con el sistema arriba indicado, cada cual que use lo que pueda y tenga).

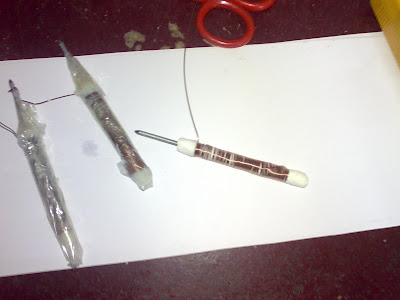

Bueno vamos al lío, la disposición de las fotos presentadas y videos, es como es y funciona perfectamente ocupando poco espacio.

La tensión voltaje media de cada celda humedecida es de 0,7 Voltios o algo mas, cuando se deja que se asiente esta y la sal empieza a hacer su efecto el cobre y aluminio se corroe algo, lo justo tipo oxidación de los mismos, al pasar esto se vuelven mas rugosos, es como en vez de tener una superficie pulida y lisa, tener una montañosa con baches, la superficie total es mayor se gana algo mas de voltaje e intensidad, todo es la superficie de electrodos, con los demás parámetros.

La intensidad: aproximadamente esta entre 7mA y 15mA, algunas celdas suelen dar hasta 24mA, pensareis que es muy poco, realmente si es poco, pero no se puede pedir mas a este sistema con esta configuración y superficie, tener en cuenta que se están utilizando para encender un diodos led Luminoso, el de este prototipo es de 3 Voltios en azul iperbrillante y es suficiente para encenderlo cinco celdas, a plena oscuridad con la vista acostumbrada a ella, un foco luminoso de este tipo es suficiente para visualizar objetos en una habitación y usar la fuente de luz para leer u otro cometido parecido.

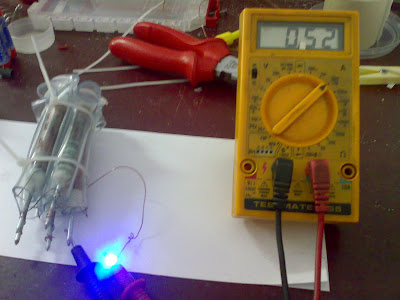

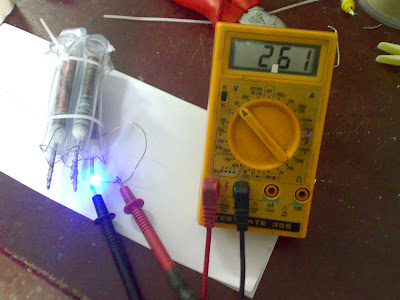

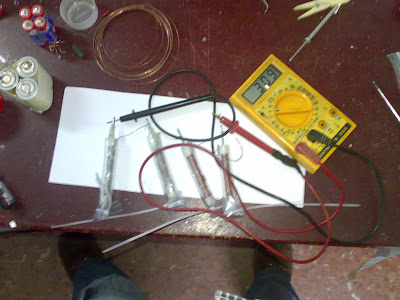

En las fotos se observaran las mismas medidas de tensión Voltaje, solo con escalas diferentes del voltímetro y amperímetro -miliamperimetro.

Otra cosa, se midió una celda sin haberla impregnado todavía con agua y sal, y dio en la habitación de trabajo algo mas de 0,3 Voltios y una intensidad despreciable, esto fue por la humedad relativa que tengo en el puesto de trabajo, en distintos sitios y altitudes dará tensiones diferentes, como en casa mi suegra donde otro prototipo de celda en seco daba 0.05 Voltios, o sea que esta configuración de celda valdría también para medir la humedad relativa del aire.

Bueno ya mas adelante seguiremos explicando mas cosas sobre los prototipos, por ahora el primero lleva algo mas de dos semanas con el led encendido, sin apagarlo para nada ni de noche, ni de día.

Un saludo a todos desde aquí.

El portavoz.

Juan Luis Fernández Hernández

***Click en imagenes para ampliar***

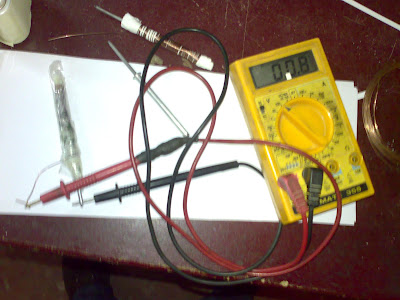

celda sin haberla impregnado todavía



Contestación a un correo electrónico con dificultades

Hola Mercedes,

Lo que tiene el blog es suficiente para cualquier persona que sea un manitas y tenga practica.
Hemos recibido muchos emails y todos y todas lo han conseguido hacer, muchos no a la primera, pero si a la segunda..

Vamos a suponer que tu ni eres una manitas, ni tienes practica, y no es para que te ofendas, ni mucho menos, nadie nace enseñado, creemos que eso ya lo sabes de sobra...

Explicación para que sepas como va esto.

Haz esta prueba, coge seis 6 tácitas pequeñas, añádeles agua hasta arriba dejando un dedo libre aproximadamente, échales a todas sal marina hasta que se sature el agua de sal, o sea que no la puedas mezclar bien y se te quede un resto de sal en el fondo.

Puedes usar, tácitas, vasos de chupitos, botes de carretes de fotos, o cualesquiera recipientes aunque no sean iguales pero si aproximados.

Cógete papel de aluminio albal u otro pero que sea de aluminio, este será el polo - negativo, dóblalo un poco para que tenga algo de consistencia, sumérgelo en la tácita y deja un extremo retorcido fuera de ella.

Coge cobre desnudo, o sea sin esmalte barniz de bobinado, por ejemplo pelas tramos de cable, del tipo aplique o manguera alargadera u otro que tengas por ahí , restos de cable paralelo blanco de funda o tipo altavoces negro-rojo, lo relias sobre una pila o tornillo o bolígrafo o lo que veas, lo sacas y lo achuchas para que se quede plano, lo sumerges en la tácita, con un trozo de extremo no reliado, de una cuarta o algo menos que sobresalga de ella. Cuando lo sumerjas intenta que quede paralelo enfrentado al papel de aluminio, pero que no se toquen, no te preocupes por la separación, hasta tres dedos anda bien, este será el polo +positivo.

El tramo de una cuarta lo relias sobre el retorcido de papel de aluminio de la siguiente tácita, al final se te tiene que quedar un extremo de una tácita libre con aluminio.
Y otra libre con cobre, entonces tendrás una pila de sal de las mas sencillas.

Te coges un diodo led de bajo consumo verde hiperbrillante o azul hiperbrillante, el verde seguramente te encenderá mas al principio, ya que funciona con menos voltaje, pero consume algo mas.

El diodo led solo tiene una postura para conectarlo, suele ser la patilla mas larga del mismo el positivo.

Si tiene un plano practicado en el lateral de la cápsula de plástico ese extremo terminal es el negativo.

Una vez te funcione este prototipo, veras mucho mas claro lo del blog y no tendrás ningún problema para interpretar las fotos.

Esperamos que esta explicación de una forma de realización simple, te ayude a conseguirlo, y como no, que disfrutéis tu hija y tu.

Un fuerte abrazo de luz.

Juanlu
